Cámaras climáticas y de estabilidad para ensayos de laboratorio
Las cámaras climáticas y de estabilidadson dispositivos capaces de reproducir artificialmente unas condiciones requeridas para cultivo, estudios de estabilidad o simplemente almacenamiento.
También se utiliza para simular el clima o para la exposición controlada a condiciones ambientales extremas para un producto o un material. De este modo se puede conocer la estabilidad en el tiempo acelerando procesos de degradación de modo controlado en laboratorio.
El portfolio de cámaras Equitec es de los más amplios del mercado. Están diseñadas para cumplir rigurosamente normativas y requerimientos de aplicaciones. Los modelos standard descritos son fácilmente personalizables –customizables– de acuerdo con las especificaciones del usuario
Productos y aplicaciones
- Cámaras y salas para ensayos
- Cámaras de flujo horizontal para ensayos ICH
- Cámaras para ensayos de estabilidad farmacéuticos
- Ensayos de foto-estabilidad
- Control de alimentos y bebidas
- Crecimiento de algas
- Formación de escarcha
- Cámaras para ensayos controlados según ATEX
- Incubadores de gran capacidad
- Crecimiento con luz LED
- Cámaras de baja temperatura
- Cultivos de tejidos
- Cámaras de cultivos visitables
- Cámaras de congelación
- Almacenamiento de vacunas
- Almacenamiento controlado
- Incubadores refrigerados
- Incubadores para DBO
- Incubadores y cámaras para carga frontal y trasera
Cámaras para ensayos climáticos y de estabilidad

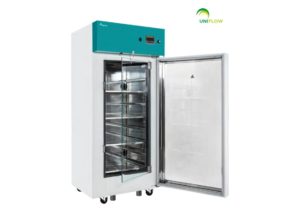

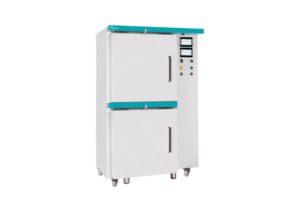

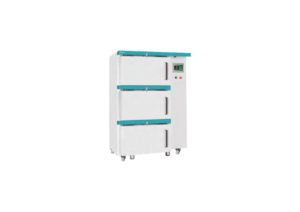

Modelos según ICH con flujo horizontal de aire
Cámaras de estabilidad para pruebas farmacéuticas según normas ICH. Mediante el control temperatura y humedad se pueden llevar a cabo pruebas de estabilidad o realizar almacenamiento controlado
Modelos de cámara para ensayos ICH climáticos de flujo horizontal con o sin control de humedad
Diapositiva anterior
Diapositiva siguiente
Cámaras para ensayos EICHS 703 ICH y EICHS 1503 ICH
- Incorpora controladores en las series 4100 y 4500 de modelos EICHS, Nanodac en modelos ensayos EICHS ICH, con representación gráfica de datos.
- Pantalla táctil TFT retro iluminada de 4,3" o 7,0" dependiendo de modelo, para el control de temperatura y/o humedad con representación gráfica de la curva de temperatura y/o humedad
- Precisión de +/- 0,1 ºC en pantalla
- Homogeneidad de +/-1.0 ºC en el interior de la cámara a 37 ºC
- Estabilidad de +/-0,5ºC en el interior de la cámara a 37ºC
- Sistema de refrigeración controlado por electroválvulas.
- Termostato de seguridad, protege las muestras contra las altas temperaturas.
- Los parámetros de control del microprocesador controlan la temperatura de la cámara climáticas y de estabilidad a través de una sonda Pt 100 o capacitiva (según modelo), con una resolución de +/-0.1ºC

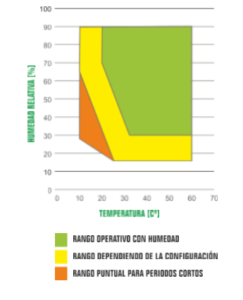

- Control de humedad: entre 20% y 90% HR (+/-2% HR), en un rango de temperatura entre +19º y +40ºC, en modelos con EICHS ICH HR e EICHS HR.
- Sonda electrónica capacitiba (4-20 mA) con una precisión de +/- 0,75% HR (opcional 0,5% H.R)
- Generador de humedad por ultrasonido introduciendo en la cámaras para ensayos gotas microscópicas de agua a temperatura ambiente (opcionalmente electrodos)
- Sistema de secado de las cámaras climáticas y de estabilidad por condesación a través del evaporador de refrigeración.
Información técnica
- Puerta interna con cristal de seguridad térmico, con cierre hermético.
- Puerta externa opaca, calefactada para evitar condensaciones en la puerta de cristal interno, auto cierre y tirador de gran tamaño.
- Microprocesador para los parámetros de control de sistema PID
- Alarmas independientes, visual y sonora, para temp. máximas y mínimas, con representación gráfica de los mismos.
- Opcional: puerta externa de cristal doble térmico doble
- Refrigeración por aire forzado, distribuído horizontalmente uniforme, con una alta homogeneidad de temperatura dentro de la cámara.
- Aislamiento de poliuretano de alta densidad de 60mm (libre de CFC y HCFC)
- Gas refrigerante libre de CFC y HCFC, biodegradable.
- Compresor hermético, montado sobre amortiguadores para reducir los niveles de ruido
- Sistemas independientes de enfriamiento y calentamiento.
- Acabado del interior de acero inoxidable AISI 304 (opcional AISI 316)
- Esquinas redondeadas, para una fácil limpieza

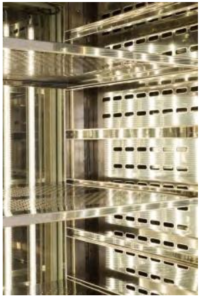

- Estantes de acero inoxidable perforado, con altura regulable
- Puerta con marco calefactado, para asegurar un cierre de puerta libre de hielo, en modelos de hasta -30ºC/-20ºC/-10ºC
- Junta magnética en la puerta externa, para asegurar el cierre hermético.
- Pasamuros de introducir cables e instrumentos externos.
- Acabado exterior de acero, recubierto de epoxi
- Patas en acero inoxidable con altura regulable
- Base con 4 ruedas para facilitar movimiento con patas/pies ajustables en altura
- Funcionamiento en áreas de trabajo con temperatura de hasta +32ºC
Producto con características especiales
Pídanos información sobre cámaras de ensayos EICHS 703 y EICH 1503
+ Info
Modelos según ICH con flujo vertical de aire
Cámaras de estabilidad para pruebas farmacéuticas según normas ICH. Mediante el control temperatura, en rango extendido. y humedad se pueden llevar a cabo pruebas de estabilidad o realizar almacenamiento controlado.
Modelos de cámara para ensayos ICH climáticos de flujo vertical con o sin control de humedad
Modelo EICVS 705 HR y EICVS 355 HR
- Incorpora controladores series 4100 y 4500 con representación gráfica de datos.
- Pantalla táctil TFT retro iluminada de 4,3" o 7,0" dependiendo de modelo para el control de temperatura y/o humedad con representación gráfica de la curva de temperatura y/o humedad
- Precisión de +/- 0,1 ºC en pantalla
- Homogeneidad de +/-1.0 ºC en el interior de la cámara a 37 ºC
- Estabilidad de +/-0,75ºC en el interior de la cámara a 37ºC
- Sistema de refrigeración controlado por electroválvulas.
- Termostato de seguridad, protege las muestras contra las altas temperaturas.
- Los parámetros de control de microprocesador controla la temperatura a través de una sonda Pt 100 o capacitiva (según modelo), con una resolución de +/-0.1ºC
- Control de humedad: entre 20% y 90% HR (+/-2% HR), en un rango de temperatura entre +19º y +40ºC, en modelos con EICVS HR
Diapositiva anterior
Diapositiva siguiente
- Sonda electrónica capacitiva (4-20 mA) con una precisión de +/- 2% HR
- Generador de humedad por ultrasonidos en la cámara por gotas microscópicas de agua a temperatura ambiente, opcional: sistemas de electrodos
- Sistema de secado por condesación a través del evaporador de refrigeración.
Información técnica
- Puerta interna con cristal de seguridad térmico, con cierre hermético (los modelos hasta -30º/-20º/-10ºC no incluyen puerta de cristal interna)
- Puerta interna de cristal con cierre hermético
- Puerta externa opaca, calefactada para evitar condensaciones en la puerta de cristal interno, auto cierre y tirador de gran tamaño
- Microprocesador para los parámetros de control con sistema PID
- Alarmas independientes, visual y sonora, para temp. máximas y mínimas, con batería de respaldo, con más 48h de duración (72h opcional)
- Ajustes del sistema protegidos por contraseña numérica
- El controlador memoriza los valores de temperaturas máximas y mínimas, con representación gráfica de los mismos
- Opcional: puerta externa de cristal doble con tirador de gran tamaño
- Modelos EICS con refrigeración por aire forzado, distribuido vertical uniforme, con una alta homogeneirdad de la temperatura dentro de la cámara
- Aislamiento de poliuretano de alta densidad de 60mm (libre de CFC y HCFC)
- Gas refrigerante libre de CFC y HCFC, biodegradable
- Compresor hermético sobre amortiguadores para reducir los niveles de ruido
- Sistemas independientes de enfriamiento y calentamiento
- Acabado del interior de acero inoxidable AISI 302, opcional ASI 316
- Esquinas redondeadas, para una fácil limpieza
- Estantes de acero inoxidable perforado, con altura regulable
- Puerta con marco calefactado, para asegurar un cierre de puerta libre de hielo, en modelos de hasta -30º/-20º/-10ºC
- Junta magnética en la puerta externa, para asegurar el cierre hermético
- Pasamuros para introducir cables e instrumentos externos
- Acabado exterior de acero, recubierto de epoxi
- Patas de acero inoxidable con altura regulable
- Base con 4 ruedas para facilitar movimiento con patas/pies ajustables en altura
- Funcionamiento en áreas de trabajo con temperatura de hasta +32ºC
Producto con características especiales
Pídanos información sobre cámaras de ensayos EICVS 705 y EICVS 355
+ Info
Incubadores refrigerados multi-uso línea Inox Basic
Incubadores en acero inoxidable con aire forzado de flujo vertical para ensayos climáticos y estabilidad en diversas aplicaciones.
Diapositiva anterior
Diapositiva siguiente
Modelo ERIS 855 y Modelo ERIS 1240
- Sistema de refrigeración por aire forzado vertical, distribuido uniformemente, con una alta homogeneidad dentro de la cámara
- Microprocesador PID, para controlar todos los parámetros, con fuzzy logic, para asegurar una alta estabilidad de la temperatura dentro de la cámara
- Rango de temperatura de +4ºC a +55ºC, opcional de -10ºC/-20ºC/-30ºC a +55ºC/+60ºC
- Termostato de seguridad, para protección frente a altas temperaturas
- Precisión de +/-0.1ºC en pantalla
- Homogeneidad de +/- 1.0ºC en el interior de la cámara a 37ºC
- Estabilidad de +/-0.85ºC en el interior de cámara a 37ºC (según modelo)
- Sonda NTC para el control de temperatura
- Sistemas independientes de enfriamiento y calentamiento
Información técnica
- Incorpora un controlador de la serie 4100 con representación gráfica de datos
- Pantalla táctil TFT de 4,3" con representación gráfica de la curva de temperatura y humedad
- Alarmas independientes, audibles y visuales, para temperaturas máximas y mínimas , fallos de sonda y alimentación
- En modelos ERIS: Batería de respaldo(autonomía 48h) con cargador incorporado
- Protección del panel de control por contraseña numérica
- Modelos de puerta ciega con ayudas de apertura y tirador de gran tamaño
- Iluminación interna LED con interruptor separado(opcional)
- Los modelos tipo "C" en la tabla de datos incluyen puerta de cristal térmico doble (con marco calefactado en modelos con control de humedad y baja temperatura)
- Apertura de puerta, a mano derecha o izquierda(por favor, especificar al pedido)
- Cierre de seguridad con llave en la puerta
- Gas refrigerante libre de CFC y HCFC, biodegradable
- Compresor hermético, montado sobre amortiguadores para la reducción de los niveleres de ruido
- Acabado interior y exterior en acero inoxidable AISI 304
- Esquinas redondeadas para una fácil limpieza
- Estantes de varilla de acero recubierta de plástico(acero inoxidable opcional), con altura regulable
- Junta perimetral magnética en la puerta, para asegurar un cierre perfecto de la misma
- Aislamiento de poliuretano de 60mm de densidad libre de CFC y HCFC
- Patas de acero inxidable con altura regulable
- Funcionamiento en áreas de trabajo con temperaturas de hasta +32ºC
Producto con características especiales
Pídanos información sobre incubadores refrigerados ERIS 855 y ERIS 1240
+ Info
Cámaras visitables (Walk-in) para ensayos de estabilidad, incubación o almacenaje
- Rango de temperatura de -30ºC a +60ºC
- Control de humedad: rango de trabajo de 20% a 95% R.H
- Panel de control gráfico con pantalla táctil 4,3" opcional 7,0º TFT
- Registrador de datos electrónico con representación gráfica de los datos y salida USB para descarga de datos
- Control de temperatura y/o humedad
- Opcional: control de intensidad lumínica, foto-período día/noche
- Sonda con una precisión de 0,1ºC
- Homogeneidad de la cámara de +/-1,0ºC a 27ºC y de +/-1.5ºC a +40ºC
- Estabilidad en la cámara de +/-0,1ºC a +27ºC y de +/-0,5ºC a +40ºC
- Microprocesador para el control y programación de los parámetros con sistema PID
- Opcional: control según 21 CFR Parte 11 de FDA
- Sistema de humidificación por ultrasonidos opcionalmente electrodos o pulverizadores
- Termostato limitador de elemento calefactor para protección de la muestra y la propia cámara
Opcionales
- Video registrador sin papel según CFR 21 Parte 11FDA
- Software farmacéutico con grabación y valores de medida
- Estanterías personalizadas, asjutables en altura, carro de carga y rodados
- Tubos de luz de día para crecimiento de algas
- Tubos para el crecimiento de planta en bandejas o en el techo
- Tubos con diferentes configuraciones de diodos LED
- Impresora digital para temperatura y/o control humedad
- Salida para alarma de control remoto (4-20 mA)
- Interfaz de conexión de control RS 485 + protocolos de comunicación
- Puertos de acceso adicionales para cables y tubos
- Enchufes internos
- Módulo de alarma telefónica GSM
- Tubos de luz de UV para esterilización
- Registrador de datos
- Módulo Wi-Fi con conexión a Ethernet + visualización en web
- Batería de 72 horas, respaldo de seguridad para casos de fallos de red eléctrica
- Conexión Ethernet
- Puerto de conexión USB, para descarga de los datos almacenados
- Software de comunicación con PC, bajo demanda
- Sistema de medida de C02 mediante celda de infrarrojos o sensor térmico
- Sistemas de irrigación

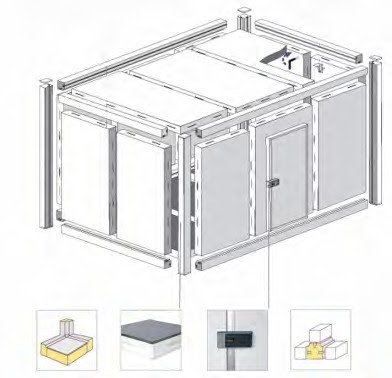

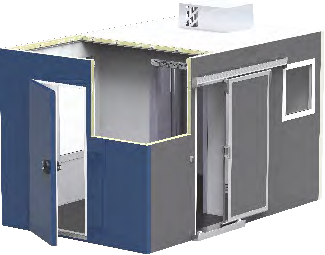

Cámaras visitables modulares
Diapositiva anterior
Diapositiva siguiente
Los paneles prefrabicados con una progresión de 30 cm, permiten ensamblar cámaras en cualquier tamaño, según las necesidades de cada aplicación.
Todos los paneles están fabricados en poliuretano inyectado o lana de roca: la espuma rígida es un alto aislamiento térmico muy efectivo, con un alto ahorro de energía.
Tres espesores de aislamiento: 60,80 o 100mm; sin puentes térmicos. interior/exterior: AISI 304 acero inoxidable en el interior o aluminio recubierto de epoxi; exterior recubierto de epoxi
Opcionalmente: flujo de aire horizontal, suministra una velocidad del aire entre 0.2 ms-1 y 0.5ms-1, asegurando una uniformidad de la temperatura óptima; aún a través de las superficies de crecimiento multi-escalonadas, reduciendo la tensión sobre plantas.
Ensayos de estabilida
IQ, Certificado de calidad.
Documento donde se especifica las pruebas requeridas que han sido realizadas para verificar todos los puntos DQ han sido instalados correctamente.
OP/PQ, Certificado de Operaciones
Las pruebas de funcionamiento de la cámara se realizarán en el punto de consigna de trabajo y sin carga.
| Ensayo | Condiciones de almacenamiento | Tiempo de duración |
|---|---|---|
Largo Plazo | 25ºC +/- 2ºC 60% HR +/-5% | 12 meses |
Medio Plazo | 30ºC +/- 2ºC 65% HR +/-5% | 6 meses |
Acelerado | 25ºC +/- 2ºC 60% HR +/-5% | 6 meses |
Cámaras de almacenamiento
Diseñadas para ser montadas con una panel modular, flexibilizan y son muy rentables en el momento de su ensamble. Permite utilizar una serie de paneles de aislamiento estándares, para montar en cualquier espacio conforme a exigencias de medidas demandadas por el usuario.
Independientemente del tamaño, las cámaras son premontadas en nuestra fábrica para ser probadas antes de la instalación, desmontadas y vueltos a montar en su posición final.
Opcionales
- Software de programación y descarga de datos
- Puertas de acceso pivotantes y deslizantes con cámara de aire
- Equipo de refrigeración y generador de calor sobredimensionados, para generar velocidad de rampa aumentadas
- Ventanas de observación
- Varios tamaños de pasa cables y puertos para tubos
- Puertas simples o dobles batientes, para carga de elementos de gran tamaño
- Enchufes de alimentación interiores
- Acceso superior para grúa
- Rampas de acceso para traspaleta o acceso de carros
- Acabados en acero inxidable, acero galvanizado o acero recubierto en PVC en el interior
- Iluminación especial
- Diferentes alternativas y configuraciones de estantes en aluminio o en acero inoxidable
Producto con características especiales
Pídanos información sobre cámaras de almacenamiento
+ Info
